来一发555电子琴

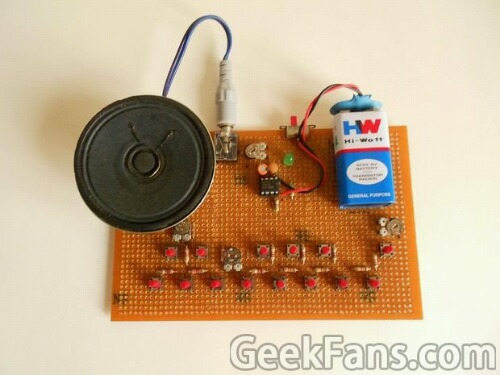

这是一个用555定时器做的小电子琴，可以发出很好听的声音，你可以用来弹奏一曲自己喜欢的音乐

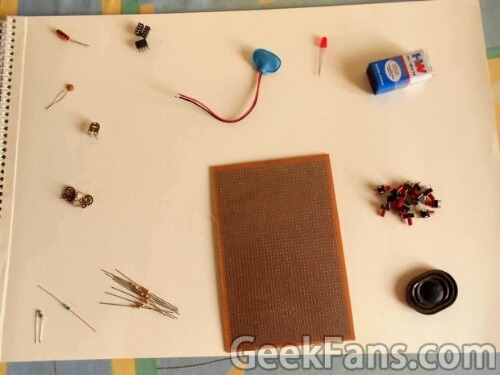

第一步：需要的电子器件

      555定时器

      100K（或更大的）电位器

      4K7（或更小的）电位器

      10K电位器

      2.2K电阻 （12个）

      4.7K电阻

      8Ω扬声器

      双向滑动开关

      一个LED+一个470E电阻

      14个微型开关

      100nF电容

      10uF电容

      9V电池，带线

      洞洞板（10X15cm）

      差不多就这么多了。

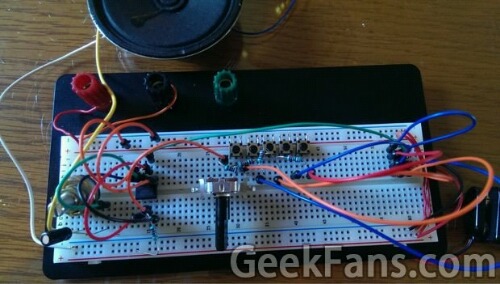

第二步：在面包板上做测试

      根据电路图，在面包板上元件都接上，然后测试一下是否正常。

      不需要把14个按键全都装上，装4，5个就可以了，主要是为了测试

第三步：焊接到洞洞板上

      如果在前面一部测试没问题，就可以焊接了。

      这里使用了一块很大的洞洞板，目的是把电池和扬声器都放上去。你也可以选择一个小一点的。

      这里元件的布局仅供参考，你也可以根据自己的情况，或者按键的便利性来进行更合理的布局，但是一定要按照电路图来。

      555 synth.brd （PCB设计图）


      你可以按照以下顺序来进行焊接：

      1.固定按键

      2.给按键添加电阻

      3.固定555

      4.围绕555建立电路

      5.将555和按键相连

      6.连接扬声器

      7.连接电池接线

      8.把整个电路检查一遍

      9.接通电池进行测试。

第四步：调音&演奏

      电路测试没有问题之后，你可以给你的电子琴加一个保护外壳。

      在演奏之前，你也许还需要通过电位器给它调一下音。

      100k的电位器用来调节后面9个键（挨着100k电位器的9个高音键），这9个键必须听起来是同步的。这9个键调好后，就可以用10K的电位器调节第10和第11个键，第二个10K电位器用来调节第12~第14个键。

      现在你可以用自己亲手打造的电子琴来演奏一曲啦！
